OSW光开关在光缆性能监测分析系统中的应用

应用背景

光通信网络系统底层通过光缆链路进行连接，通常一根光缆中会有很多芯(例如8芯，16芯，32芯甚至更多），在重要的通信网络里，如何保证通信链路的高质量运转，做到及时感知通信链路的通断异常以及通信链路光衰信号异常等事件？在事件发生之后如何光开关设备进行快速切换冗余备份链路使得业务响应最小。

如何感知光纤链路的通断及光衰异常事件

要实现光纤链路的通断和光衰的监测，我们需要使用光时域反射仪（OTDR）设备。该设备能够测量出一根光缆的距离长度，以及通过信号分析知道光纤链路的衰减信息，通过对测量结果进行分析可用准确获得光缆的链路质量。

光纤链路质量监测系统的实现

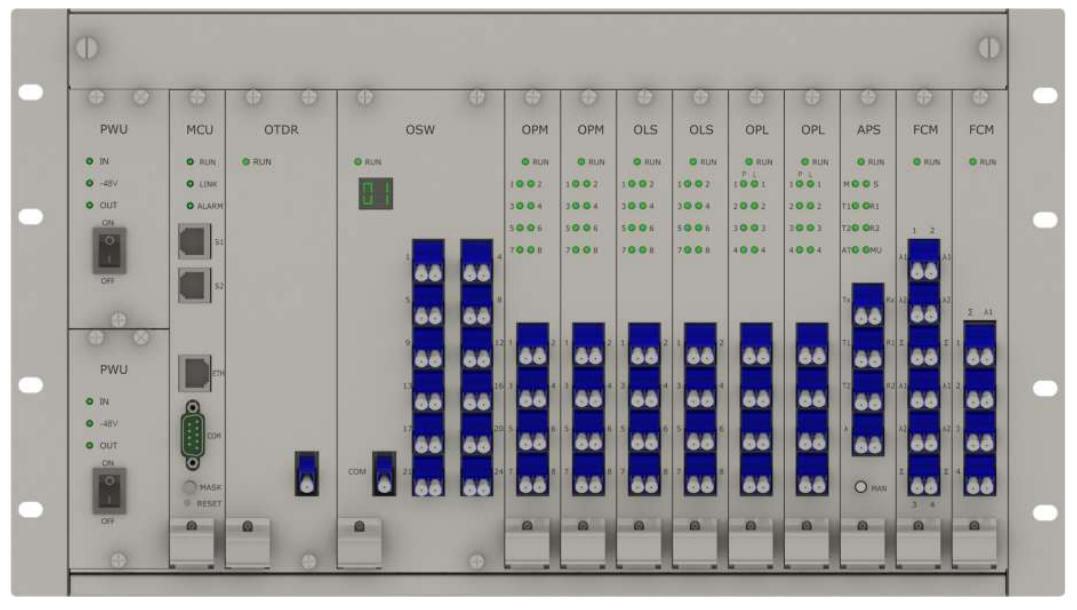

在光缆健康监测系统中除了OTDR，通常还集成有OSW光开关，光源，光功率监测功能板卡。在OSW光开关的设计中，通常是一个1xN的MEMS光开关，一个COM输入端，N个输出端。输入端我们一般会接入OTDR的输出。然后N个输出端通常会接入待监测的光纤链路。

OSW光开关可通过指令进行输出通道的切换，达到复用输入端的功能（复用OTDR设备）。这是OSW光开关在监测系统中的典型应用。
