1064nm APD光电探测器模块 气溶胶|气象雷达
型号：WO-APD-1064-50M
概述：该1064nm的APD光电探测器专门为气象激光雷达|气溶胶雷达应用而设计，探测芯片采用Si材料 在1064nm处响应增强（0.36A/W)，拥有0.8mm光敏直径方便激光雷达回光对准和耦合，产品成熟稳定为批量供货产品。
标签：1064nm气溶胶雷达 APD光电探测器 1064nm激光雷达
应用： 激光雷达应用
规格参数
| 型号 | APD1064A-50M |
|---|---|
| 材料 | Si |
| 波长范围 | 400-1100nm |
| 光敏区域直径 | 0.8mm |
| 响应度 @M=1 | 0.36A/W @ 1064nm |
| 带宽(a) | DC-50MHz |
| 上升时间(a) | 8ns |
| 增益(b)(c) | 1.9x10^6V/W |
| 饱和光功率(c) | 1.7uW |
| 噪声电压(a) | 18mVpp |
| 最大输出电压(b) | 3.2V |
| 噪声等效功率 | 0.23pW/√Hz |
| 工作电压 | 9-12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~60℃ |
| 存储温度 | -40~85℃ |
备注：
(a) 对于50欧姆负载
(b) 对于高阻负载
(c) 1064nm

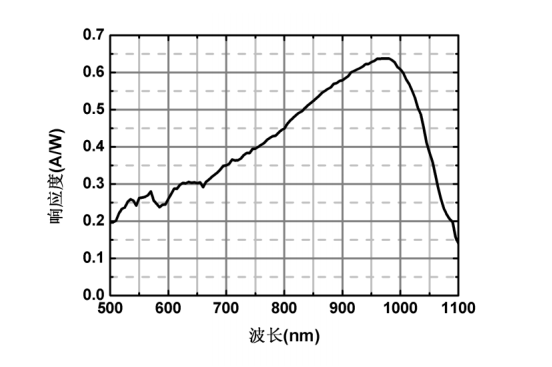

响应曲线

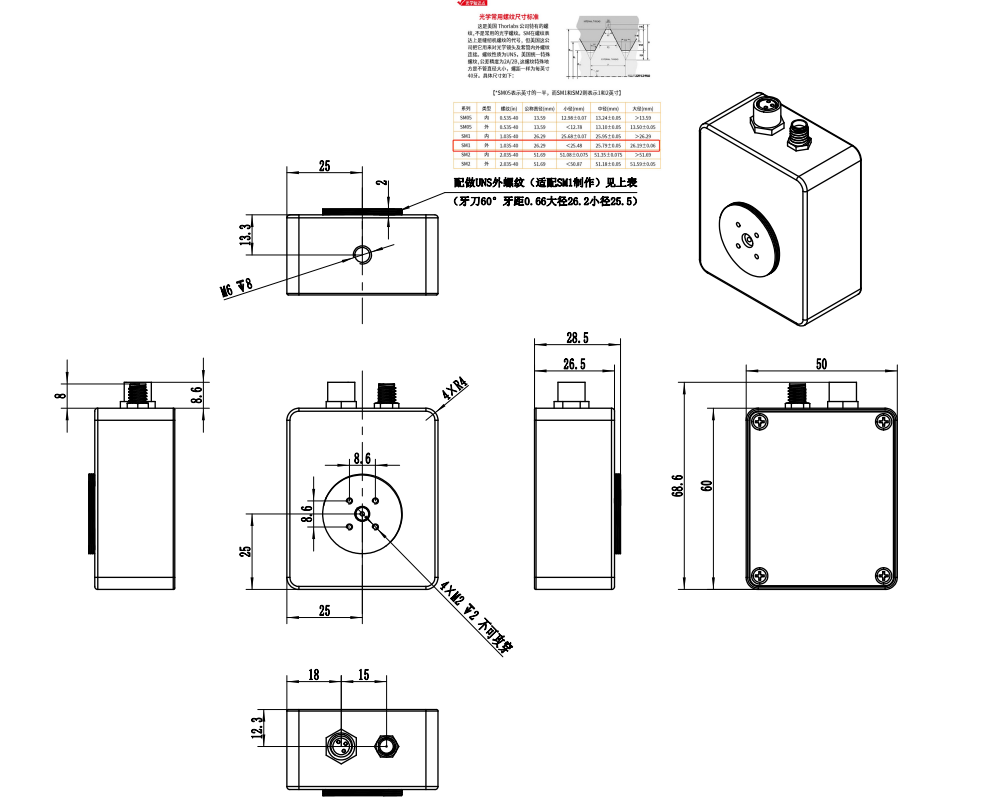

机械尺寸
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 9V |
| 3 | SMA转BNC射频线 | 1 | 根 |
