MxN的矩阵光开关是怎么生产的？交付周期为什么需要3~4周

MxN的矩阵光开关是什么？

MxN的矩阵光开关是指由M个输入端，N个输出端的光交换设备，也叫做OCX光交换机矩阵光开关。它的特点是从输入端M个接口至输出端N个输出接口的任意2个端口之间都可以联通。联通的同时不影响其他端口之间的使用。

矩阵光开关的光路图是什么样的？

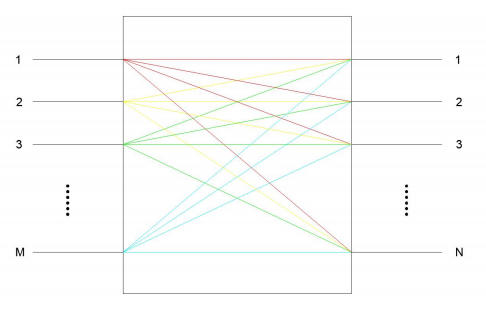

MxN的矩阵光开关光路图如上所示，内部采用全交叉连接的方式。那么一个MxN的光开关是由多个基础的1xN的模块组成呢？
一个MxN的矩阵光开关，输入需要M个1xN，输出需要N个1xM的光开关。那么以8x8的矩阵光开关来说，就需要16个1x8的光开关来组合。

矩阵光开关的生产工序怎么样？

OXC矩阵光开关的生产工序大致可以分为3大部分，以8x8的MEMS光开关矩阵为例说明：

物料准备：8x8的矩阵光开关，需要准备16个1x8的MEMS光开关。
光纤盘绕：16个1x8的mems光开关需要很好的盘绕起来，这样才能很好的安装到设备中。
大控制板：16个MEMS1x8光开关器件，需要一个大的控制板，需要焊接。
接头熔接：8x8的光开关的熔接点一共有8*8=64个熔接点。
加头测试：根据用户的需求，使用不同的光纤接头，然后测试性能。

所以总得来说工作量还是非常大，工作繁琐。

矩阵光开关的交付周期

以上我们可以看到矩阵光开关的工序由5大步骤组成，工作量非常之多。这是在1x8的MEMS光开关固定好通道的情况下。因此矩阵光开关的生产周期注定就短不了。整个生产+调试+测试出货，基本需要3-4周。这是一个需要密集手工操作的工作。
