1xN 机械式单模光开关
型号：fsw-m-sm-1xN
概述：本款单模低重复性多通道光开关（N≤16），适配 9/125 单模光纤，核心应用于光通信网络调度、光缆监测、光路测试平台光路倒换，亦可满足分布式光纤传感（DTS/DAS）高精度监测、网络安全多线路轮询采集等场景，低损高抗扰、快切高精准，支持多接口控制与定制，环境适应性强。
标签：机械式单模光开关
产品介绍
本款单模低重复性多通道光开关（N≤16）专为光通信场景打造，适配 9/125μm 单模光纤，波长覆盖 1260~1650nm 主流通信波段，核心应用于光通信网络调度、光缆监测系统光缆切换、光路测试平台光路倒换，亦可满足分布式光纤传感（DTS/DAS）高精度监测、网络安全多线路轮询数据采集等光链路切换需求。产品兼具高性能与高可靠性，插入损耗典型值仅 0.5dB、最大值 0.8dB，回波损耗≥50dB、信道串扰≥70dB，偏振相关损耗≤0.1dB，波长相关损耗≤0.25dB，重复性达典型 ±0.01dB、最大 ±0.02dB 的高精度标准；相邻通道切换速度快至 10ms，使用寿命≥10⁷次，传输光功率≤500mW，在 - 5~+70℃工作温度、5~95% 相对湿度下稳定运行，环境适应性优异。硬件提供 S2（N≤8）、S3（N≤16）两种标准化尺寸，配备 DB-9 针式并口、RS232/TTL 串口双接口，支持多控制方式灵活适配；同时支持通道数、测试波长、出纤长度、连接头类型等全维度定制，完美匹配光通信各场景的个性化应用需求，为光链路的高效调度、精准测试与稳定监测提供高性价比解决方案。
产品特点
- 多种控制方式（TTL电平、UART、RS232等）
- 低重复性可满足±0.01dB
- 低损耗、高可靠性、切换速度快
产品应用
- 光缆监测系统中实现光缆切换选择
- 光路测试平台中实现光路倒换
- 网络安全领域多线路轮询数据采集
- 光传感领域多点动态轮询监测

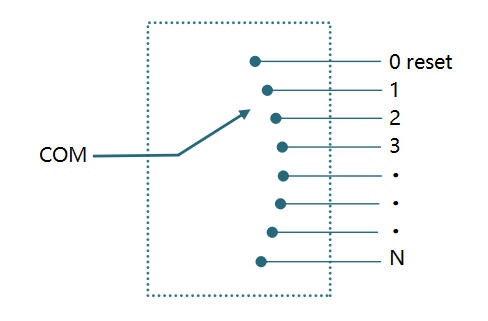

产品光路图
性能参数
| 参数 | 单位 | 指标 |
|---|---|---|
| 通道数 | - | N≤16 |
| 波长范围 | nm | 1260~1650 |
| 测试波长 | nm | 1310 or 1550 |
| 插入损耗 | dB | Typ.: 0.5；Max.: 0.8 |
| 回波损耗 | dB | ≥50 |
| 信道串扰 | dB | ≥70 |
| 偏振相关损耗 | dB | ≤0.1 |
| 波长相关损耗 | dB | ≤0.25 |
| 重复性 | dB | Typ.: ±0.01；Max.: ±0.02 |
| 使用寿命 | cycle | ≥10⁷ |
| 切换时间 | ms | 10（相邻顺序通道） |
| 传输光功率 | mW | ≤500 |
| 工作温度 | ℃ | -5~+70 |
| 储存温度 | ℃ | -40~+85 |
| 相对湿度 | % | 5~95 |
| 外形尺寸 | mm | S2: 135×45×32（N≤8）；S3: 135×65×32（N≤16） |
| 控制接口 | - | 并口 / 串口 (RS232 或 TTL 可选) |
电器接口定义
DB-9针式（并口）
| 管脚 | 信号名称 | 输入 / 输出 | 描述 |
|---|---|---|---|
| 1 | D0 | 输入 | 数据位，TTL 电平 |
| 2 | D1 | 输入 | 数据位，TTL 电平 |
| 3 | D2 | 输入 | 数据位，TTL 电平 |
| 4 | D3 | 输入 | 数据位，TTL 电平 |
| 5 | /RESET | 输入 | 低电平复位到通道 0，高电平数据位有效，TTL 电平 |
| 6 | /READY | 输出 | “0” 准备复位或接收数据，TTL 电平 |
| 7 | ERROR | 输出 | “1” 表示模块运行错误，TTL 电平 |
| 8 | GND | 电源 | 公共地线 |
| 9 | +5VDC | 电源 | 5.0±5% VDC 数字电路电源 (最大电流 650mA) |
DB-9针式（并口）
| 管脚 | 信号名称 | 输入 / 输出 | 描述 |
|---|---|---|---|
| 1,4,6,7 | NA | - | - |
| 3 | RXD | 输入 | 串口接收，RS232 或 TTL 电平可选 |
| 2 | TXD | 输出 | 串口发送，RS232 或 TTL 电平可选 |
| 5,8 | GND | 电源 | 公共地线 |
| 9 | +5VDC | 电源 | 5.0±5% VDC 数字电路电源 (最大电流 650mA) |
机械图纸
S2：135×45×32-DB9 (N≤8, DB-9公头)
S3：135×65×32-DB9 (N≤16, DB-9 公头)
产品选型表
选型规格：FSW-M-2-1xN-①-②-③-④-⑤-⑥-⑦
| 选型位 | 参数名称 | 规格代码 | 规格说明 |
|---|---|---|---|
| N | 通道数 | 2/4/8/12/16/XX | 2：2 通道4：4 通道8：8 通道12：12 通道16：16 通道XX：其他定制通道数 |
| ① | 光纤类型 | SM | SM：9/125 单模 XX：其他定制光纤类型 |
| ② | 测试波长 | 31/55/3155/85/XX | 31：1310nm 55：1550nm 3155：1310&1550nm 85：850nm XX：其他定制测试波长 |
| ③ | 套管类型 | 90/XX | 90：900μm 套管 XX：其他定制套管类型 |
| ④ | 出纤长度 (含连接头) | 05/10/15/XX | 05：0.5±0.05m 10：1.0±0.05m 15：1.5±0.05m XX：其他定制出纤长度 |
| ⑤ | 连接头类型 | NO/FP/FA/LP/LA/XX | NO：无连接头 FP：FC/PC FA：FC/APC LP：LC/PC LA：LC/APC XX：其他定制连接头类型 |
| ⑥ | 模块尺寸 | S2/S3/XX | S2：135×45×32（N≤8） S3：135×65×32（N≤16） XX：其他定制模块尺寸 |
| ⑦ | 控制接口 | P/U/R/XX | P：并口 U：TTL 串口 R：RS232 串口 XX：其他定制控制接口 |
