1×4 机械光开关 多模 62.5/125 DTS 分布式光纤测温专用
型号：fsw-m-2-1x4
概述：FSW‑M‑2‑1×4 为 1×4 多模机械光开关，适配 62.5/125 多模光纤，专为 DTS 分布式光纤测温系统设计，低插损、高稳定、长寿命，支持光路自动切换与多路传感监测。
标签：1×4 机械光开关 多模 62.5/125 光开关 DTS 光开关 光纤测温光开关 1×4 多模光开关 机械式光开关 光开关厂家
产品介绍
FSW‑M‑2‑1×4 是一款1×4 通道机械式光开关，采用成熟机械光路切换结构，专为DTS 分布式光纤测温、光纤传感、多路光信号监测场景打造，匹配 62.5/125 多模光纤，具备插损低、重复性好、通道隔离度高、长期工作稳定等优势，是工业测温、管道监测、安防传感系统的常用光路切换器件。
核心产品亮点
- 1×4 标准通道配置，一路输入、四路输出自由切换
- 适配62.5/125 多模光纤，兼容 DTS 测温系统光路要求
- 低插入损耗，信号衰减小，监测数据更准确
- 高隔离度，通道间串扰低，不干扰相邻传感链路
- 切换重复性好，长期使用性能稳定不漂移
- 机械结构成熟，使用寿命长，适合连续在线运行
典型应用场景
- DTS 分布式光纤测温系统（隧道、电缆、油气管道、综合管廊）
- 多路光纤传感信号自动切换与巡检
- 光器件测试、光纤链路诊断与维护
- 光通信网络保护、光旁路切换、OBP/OLP 光路保护
- 实验室光路配置、多通道光信号调度
核心参数
| 参数项 | 指标 | 单位 |
|---|---|---|
| 通道结构 | 1×4 | — |
| 光纤类型 | 多模 62.5/125 | μm |
| 工作波长 | 1450/1550/1650 | nm |
| 插入损耗 | ≤ 0.8 | dB |
| 回波损耗 | ≥30 | dB |
| 通道串扰 | ≥50 | dB |
| 切换时间 | ≤10 | ms |
| 重复性 | ≤0.02 | dB |
| 工作温度 | -5 ~ +70 | ℃ |
| 寿命 | ≥10⁷ | 次 |
| 供电 | 5V | V |
注：可按项目需求定制接头（FC/ST/SC/LC）、引出长度、控制接口（TTL/RS232）。
基础通信参数
| 参数项 | 配置值 | 说明 |
|---|---|---|
| 波特率（Baud rate） | 9600 bps | 串口通信速率 |
| 校验位（Parity） | none | 无校验 |
| 数据位（Data bit） | 8 bits | 8 位数据位 |
| 停止位（Stop bit） | 1 bit | 1 位停止位 |
指令定义表
1. 状态查询指令 <STATUS_?>
| 指令格式 | <STATUS_?> |
|---|---|
| 功能 | 查询光开关当前工作状态 |
| 返回格式 | <STA_overall channels _ control mode _ present channel> |
| 示例返回 | <STA_004_1_001> |
| 示例字段说明 | - 004：总通道数（对应 1×4 光开关）- 1：控制模式- 001：当前选中通道（ch1） |
2. 通道切换指令 <CHN_xxx>
| 指令格式 | <CHN_xxx> |
|---|---|
| 功能 | 切换 / 设置当前工作通道 |
| 参数范围 | xxx 取值 000~008，对应通道 ch0 ~ ch8（本款 1×4 光开关实际有效通道为 001~004） |
| 成功返回 | <CHN_OK> |
| 失败返回 | <CHN_E1> 或 <CHN_E2> |
| 失败码说明 | - E1：指令格式错误 / 参数越界- E2：通道切换执行失败（硬件异常） |
补充说明（适配 1×4 光开关）
- 通道编号对应：本款 FSW-M-2-1×4 为 1×4 机械光开关，指令中
xxx有效取值为001~004，对应 4 个输出通道；000通常为关闭 / 空载状态，005~008为预留 / 无效参数，发送会返回错误码。 - 指令格式要求：所有指令 / 返回均以
<开头、>结尾，严格区分大小写，无多余空格，否则会触发指令错误。 - 使用流程建议：
- 上电后先发送
<STATUS_?>确认设备在线、当前通道状态 - 再发送
<CHN_00x>指令切换目标通道，等待<CHN_OK>确认执行成功 - 若返回错误码，检查指令格式、通道编号是否合规
- 上电后先发送
为什么 DTS 系统多用机械光开关？
DTS 分布式光纤测温对光路稳定性、成本、多模适配要求较高。机械光开关结构简单可靠、插损稳定、对多模光纤兼容性好，价格更亲民，适合长期在线监测；而 MEMS 光开关更适合高速交换、高密度矩阵场景。FSW‑M‑2‑1×4 针对 DTS 优化，匹配多模传感链路，是行业主流选型。

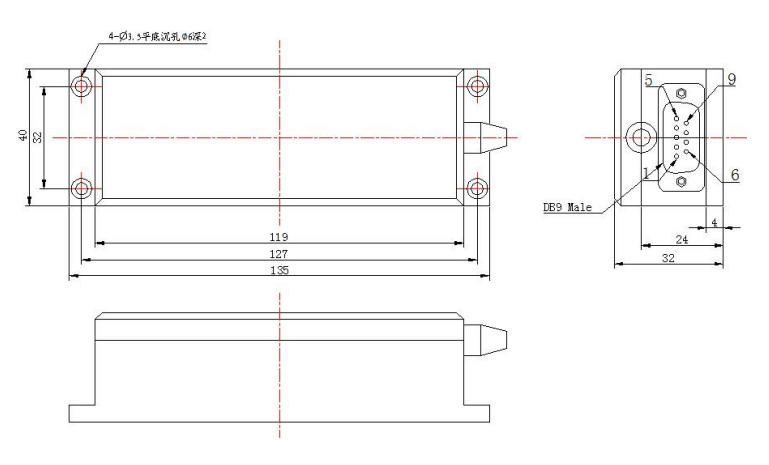

机械图纸

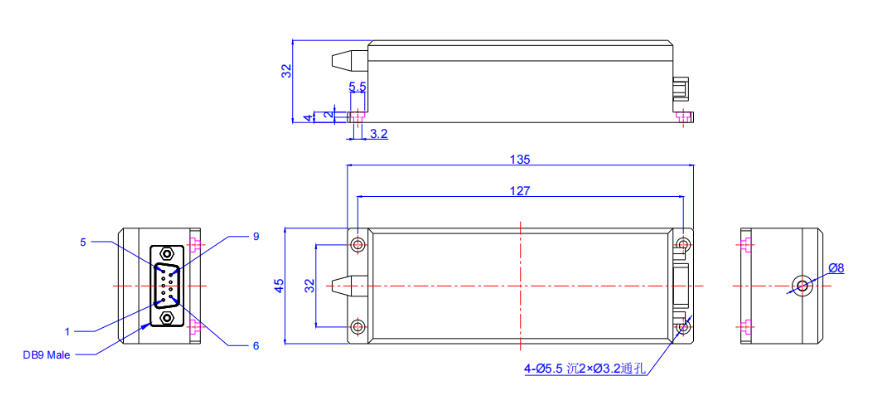

S2：135×45×32-DB9 (N≤8, DB-9公头)

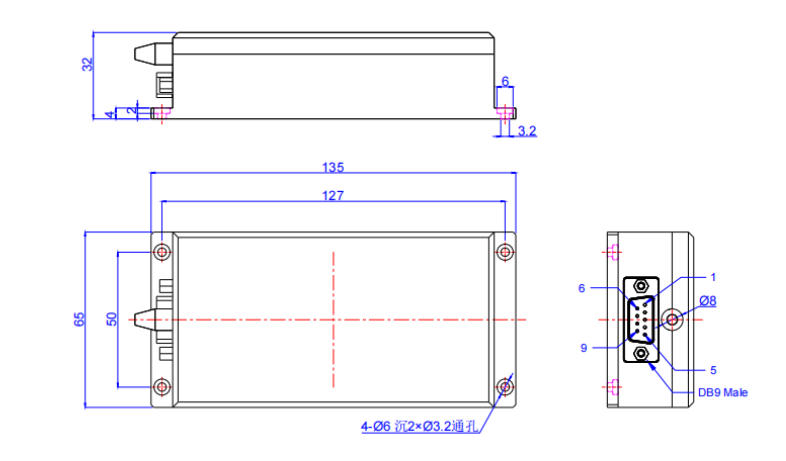

S3：135×65×32-DB9 (N≤16, DB-9 公头)
