MxN 矩阵光交换设备 16x16/32x32 机架式光开关矩阵

产品介绍

M×N 矩阵光交换设备是一款基于 MEMS 光开关技术的可编程光路交叉连接产品。设备在 M 路光输入与 N 路光输出之间建立任意一对一连接，实现光信号的灵活调度与切换，适用于光通信测试、网络仿真、系统集成及产线验证等场景。用户可通过以太网 TCP、RS232 串口或前面板触摸屏对设备进行配置与控制，支持单路/批量路由设置、自动扫描、网络参数配置及机架状态监测（双电源、温度、风扇、告警继电器等）。路由状态具备掉电保持能力，并可通过上位机软件进行可视化管理与维护。

产品特性

• M×N 矩阵交叉连接：支持多路输入与多路输出之间灵活建立一对一光路连接，通道规模可按型号配置（如 8×8、16×16、32×32 等）。
• 多种控制方式：支持以太网TCP、RS232 串口及前面板触摸屏操作，配套上位机软件，便于本地操作与远程集成。
• 路由掉电保持：交叉连接状态写入非易失存储，上电自动恢复，适合长期运行及无人值守场景。
• 完善的状态监测：双电源、机箱温度、风扇、告警继电器等状态可实时上报，并支持面板锁定，防止误操作。

产品应用

• 光通信与传输系统测试：在研发、验证及产线环节，用于光路切换、通道遍历及自动化测试。
• 网络仿真与故障注入：模拟链路切换、路径变更，用于网络设备联调与可靠性验证。
• 系统集成与实验室环境：作为可编程光路矩阵，接入自动化测试平台或监控系统。
• 产线老化与批量验证：配合自动扫描功能，按设定间隔轮询切换通道，用于长时间稳定性与一致性测试。

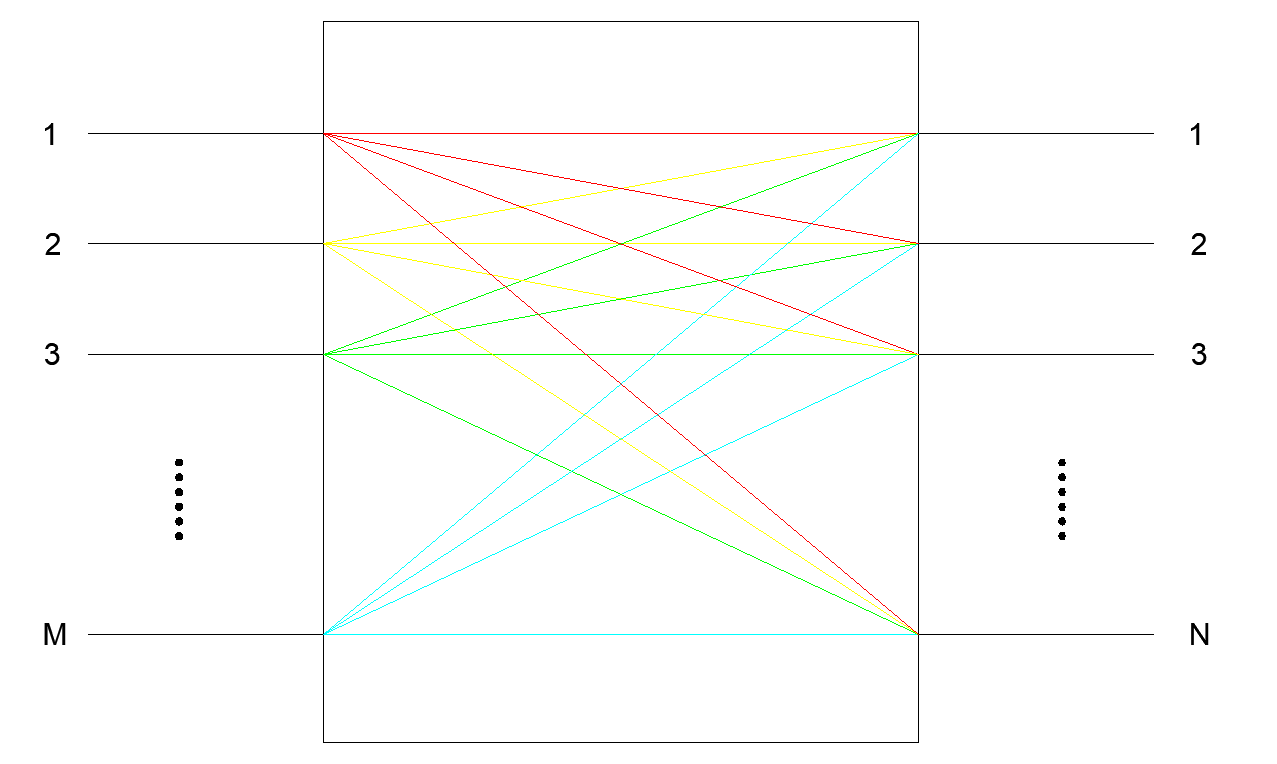

产品光路图

性能参数

参数	ROSW-M×N（16x16）	ROSW-M×N（32x32）
通道数	IN:16, OUT:16	IN:32, OUT:32
工作波长（nm）	1260~1650	1260~1650
插入损耗（dB）	≤2.5	≤3.0
回波损耗（dB）	≥45	≥45
信道串扰（dB）	≥55	≥55
偏振相关损耗（dB）	≤0.25	≤0.25
波长相关损耗（dB）	≤0.5	≤0.5
切换时间（ms）	≤30（相邻通道）	≤30（相邻通道）
重复性（dB）	±0.05	±0.05
最大输入光功率（mW）	≤500	≤500
切换寿命（cycle）	≥10⁹	≥10⁹
工作温度（℃）	-5~+55	-5~+55
储存温度（℃）	-20~+70	-20~+70
相对湿度（%）	5~95	5~95
光接口	FC/PC 或其他	FC/PC 或其他
程控接口	RJ45	RJ45
输入电压（V）	冗余电源：AC 100V~240V 或 DC 36~72V	冗余电源：AC 100V~240V 或 DC 36~72V
功耗（W）	50	50
设备尺寸 W×D×H（mm）	2U：482.6×300×89	2U：482.6×300×89

产品订购信息

ROSW-MxN-①-②-③-④-⑤

MxN	①	②	③	④	⑤
通道数	光纤类型	工作波长	光接口类型	供电电源	机箱类型
