M×N光开关模块

1. 概述

M×N光开关模块是一种具有切换光路作用的功能器件。在光纤传输系统中，用于多路光监控、LAN、多光源/探测器换接以及以太网络的保护转换等。在光纤测试系统中，用于光纤及光纤器件测试，网络测试，野外光缆测试，光纤传感多点监控系统。

2. 特点

• 模块化封装
• 低信道串扰
• 插损低、重复性好
• 高可靠性、高稳定性

3. 应用

• 光纤环路
• 自动测量
• 光纤网络远程监控

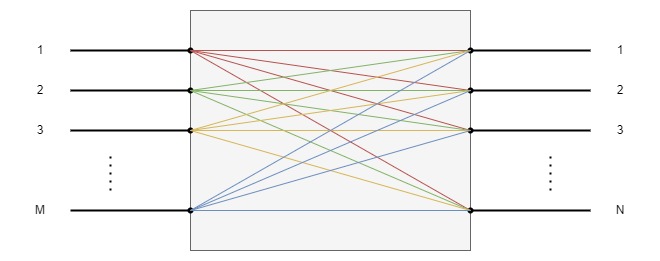

4. 光路图

5. 规格

参数	单位	OSW-M×N
插入损耗	dB	≤2.2
波长相关损耗	dB	≤0.5
偏振相关损耗	dB	≤0.3
回波损耗	dB	≥45 （@SM）
隔离度	dB	≥50
重复性	dB	≤0.05
切换时间	ms	≤15
寿命	times	≥109 （@ 全MEMS）
最大光功率	mW	≤500
工作电压	V	DC 5V±10%
工作电流	mA	50（typ.)
工作温度	℃	-20 ~ +65
存储温度	℃	-40 ~ +85
封装尺寸	mm	M5: 110×141×12

1.所有参数均在室温工作环境下测试；

2.所有参数均不包括连接头插入损耗；

3.波长相关损耗测试范围为 ±20nm；

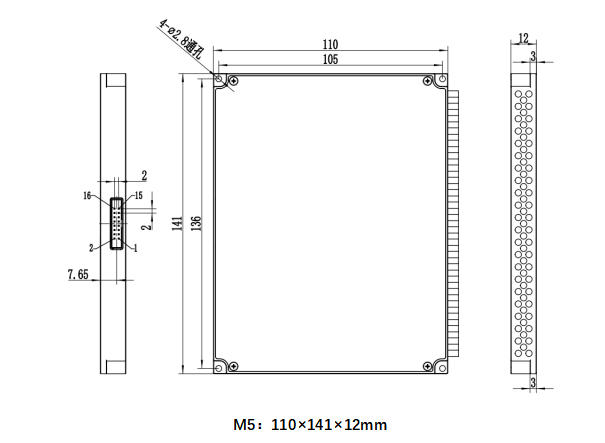

6. 封装尺寸

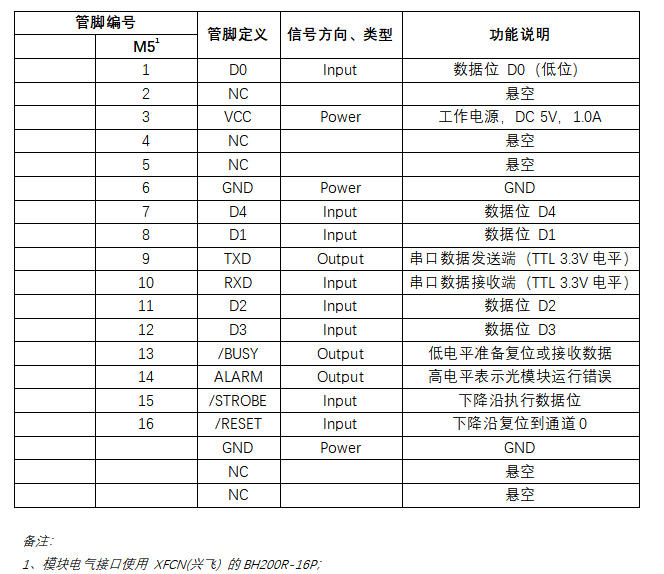

7. 管脚定义

8. 操作说明

1. 串口波特率：9600，8位数据位，1位停止位，无奇偶校验。

2. 光开关每次只能执行一个指令，需要等程序返回相应值后才可以输入下一条指令。

3. 指令所有字母都为大写。

4. 实际操作中输入尖括弧 “<” 作为开始符、尖括弧 “>” 作为结束符。

5. OSWAA，此处的 “AA” 代表光开关模块的地址，默认固定为01。

指令集

命令	描述	示例
<OSWAA_MM_NN>	连接输入MM到输出NNAA值：01（表示光开关模块地址）MM值：01～08（表示输入通道）NN值：01～08（表示输出通道）	发送<OSW01_01_03>表示连接输入通道01到输出通道03：成功返回：<OK>设置通道若超出光开关有效通道时，则返回：<ER>
<OSWAA_MM_?>	查询光开关模块输入MM通道连接到哪个输出通道	发送<OSW01_02_?>表示查询输入通道02：如返回<OSW01_02_03>表示输入02通道连接到输出通道03
<SAVE>	保存当前通道连接配置	成功返回：<OK>

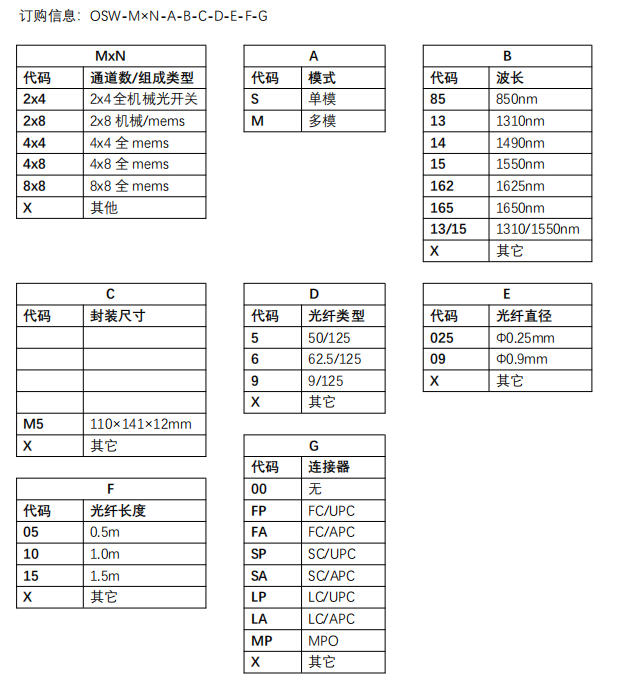

9. 型号说明

10. 发货清单

序号	物资名称	数量	单位	备注
1	MxN光开关模块	1	个
